Mô tả
Máy in phun công nghiệp DOD UV Colamark Series 81 & 84 là giải pháp mã hóa và đánh dấu dữ liệu biến đổi (QR Code, Barcode, ngày sản xuất, số lô…) độ phân giải cao hàng đầu hiện nay. Với thiết kế mô-đun tiên phong, hệ thống cấp mực liên tục thông minh (CISS), và tích hợp hệ thống sấy UV đồng bộ, thiết bị mang lại hiệu suất in ấn vượt trội, độ bám dính cực cao trên mọi loại chất liệu và tối ưu chi phí vận hành cho doanh nghiệp.
- ĐẶC ĐIỂM NỔI BẬT CỦA SẢN PHẨM

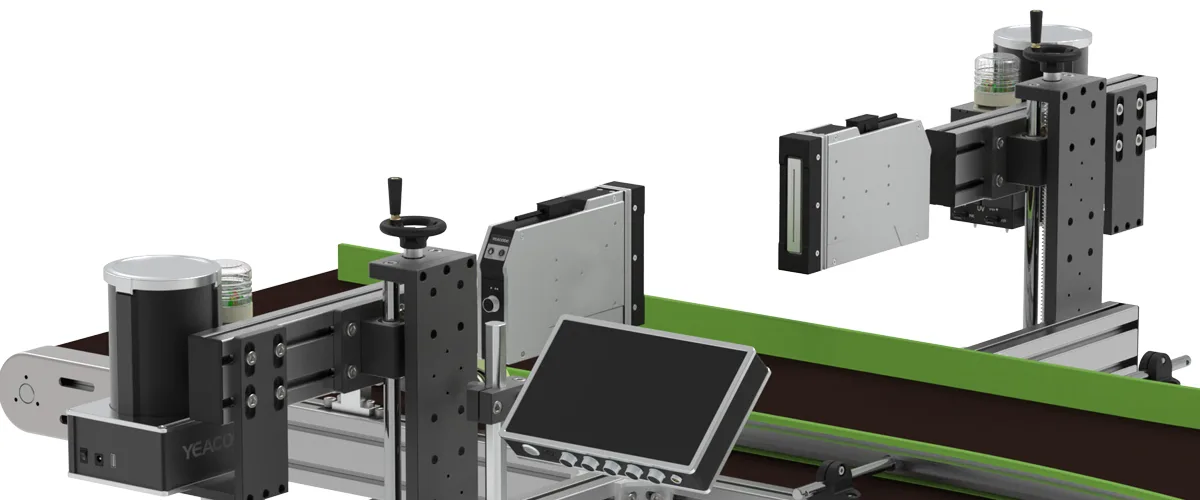

❖ Thiết kế mô-đun tiên phong & Lắp đặt linh hoạt
- Khung nhôm tiêu chuẩn: Giúp việc lắp đặt tại chỗ cực kỳ nhanh chóng và đơn giản.
- Tùy chọn hướng in đa dạng: Hỗ trợ in từ trên xuống, in ngang qua, in nghiêng hoặc đặt sàn, thích ứng hoàn hảo với mọi cấu trúc dây chuyền sản xuất có sẵn.
- Kết hợp đầu in linh hoạt: Cho phép ghép nối nhiều đầu in để đạt chiều cao in mong muốn (lên đến 280mm).
❖ Khả năng in dữ liệu biến đổi mạnh mẽ
Hỗ trợ in ấn thời gian thực nhiều loại đối tượng dữ liệu phức tạp:
- Mã vạch tuyến tính (Linear Barcodes) & Mã vạch ma trận (Matrix Barcodes/QR Code/DataMatrix).
- Ngày & giờ tự động, ca làm việc, bộ đếm (counter).
- Văn bản động, hình ảnh động, logo thương hiệu.
- Truy xuất dữ liệu trực tiếp từ các file cơ sở dữ liệu lớn.
❖ Giao diện Android thân thiện & Tiện lợi
- Trang bị màn hình cảm ứng điện dung công nghiệp 8 inch độ phân giải cao (1280*800).
- Hệ điều hành Android tùy biến mượt mà, hỗ trợ đa ngôn ngữ và nhiều phương thức nhập liệu thuận tiện.
- Giao diện trực quan giúp người vận hành truy cập nhanh các chức năng cốt lõi chỉ với vài thao tác.

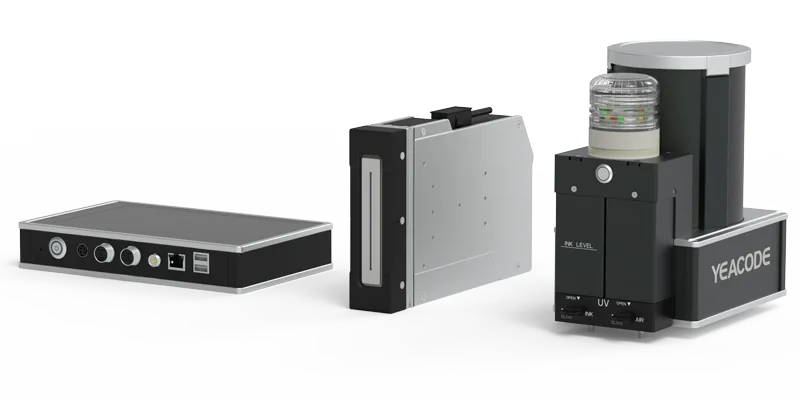

❖ Hệ thống cấp mực liên tục thông minh (CISS)
- Chế độ kép Siphon & Áp suất âm: Đảm bảo lưu lượng mực luôn ổn định đối với cả mực UV và mực dầu.
- Tính năng tự động hóa nâng cao: Xả mực một nút bấm, phát hiện và cảnh báo mức mực thấp, tự động gia nhiệt duy trì nhiệt độ mực tối ưu, tích hợp chức năng khuấy liên tục để tránh lắng cặn mực.
❖ Tích hợp hệ thống sấy UV đồng bộ
- Đèn UV được thiết kế tối ưu, gắn kết trực tiếp cạnh đầu in giúp sấy khô mực ngay tức thì sau khi in.
- Khả năng làm khô nhanh và đồng nhất trên mọi vật liệu (nhựa, kim loại, màng bóng, thủy tinh, giấy phủ…), thân thiện với môi trường.
- PHÂN LOẠI CÁC DÒNG ĐẦU IN COLAMARK (8A, 8B/C, 8D, 8F)
Hệ thống cho phép kết nối linh hoạt với nhiều loại đầu in khác nhau tùy theo nhu cầu về chiều cao và độ phân giải của bản in:
- Đầu in 8A: * Chiều cao in đơn: 32.4 mm
- Hỗ trợ ghép nối đầu in linh hoạt.
- Hướng in: In ngang hoặc in từ trên xuống.

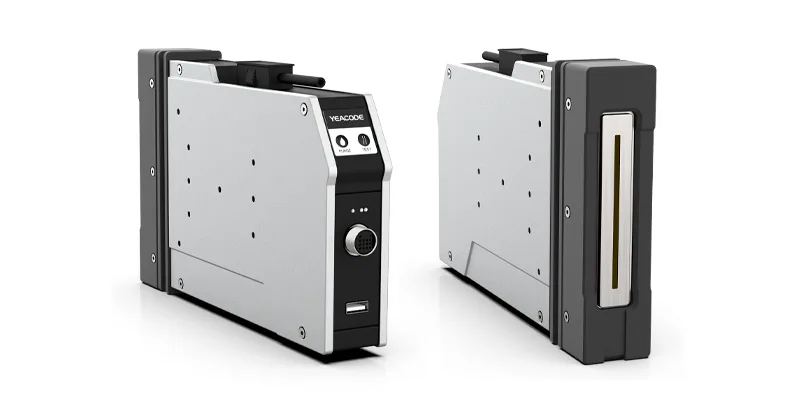

- Đầu in 8B/C: * Chiều cao in đơn: 71.8 mm (Hỗ trợ ghép nối tối đa lên đến 280 mm).
- Hướng in: In ngang hoặc in từ trên xuống.

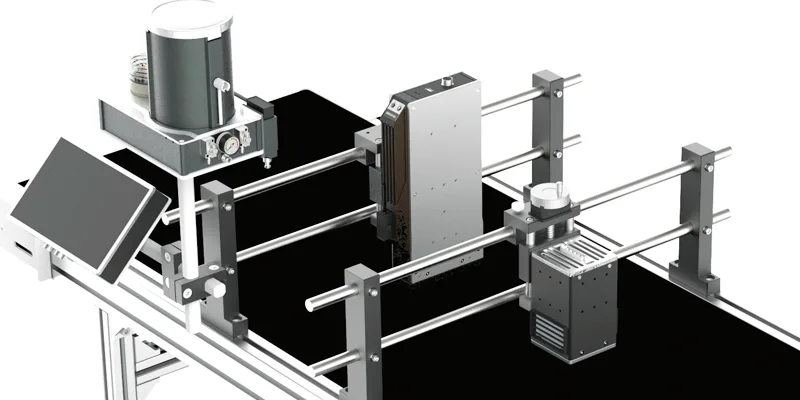

- Đầu in 8D: * Chiều cao in đơn: 54 mm (Hỗ trợ ghép nối tối đa lên đến 216 mm).
- Hướng in: In ngang hoặc in từ trên xuống.

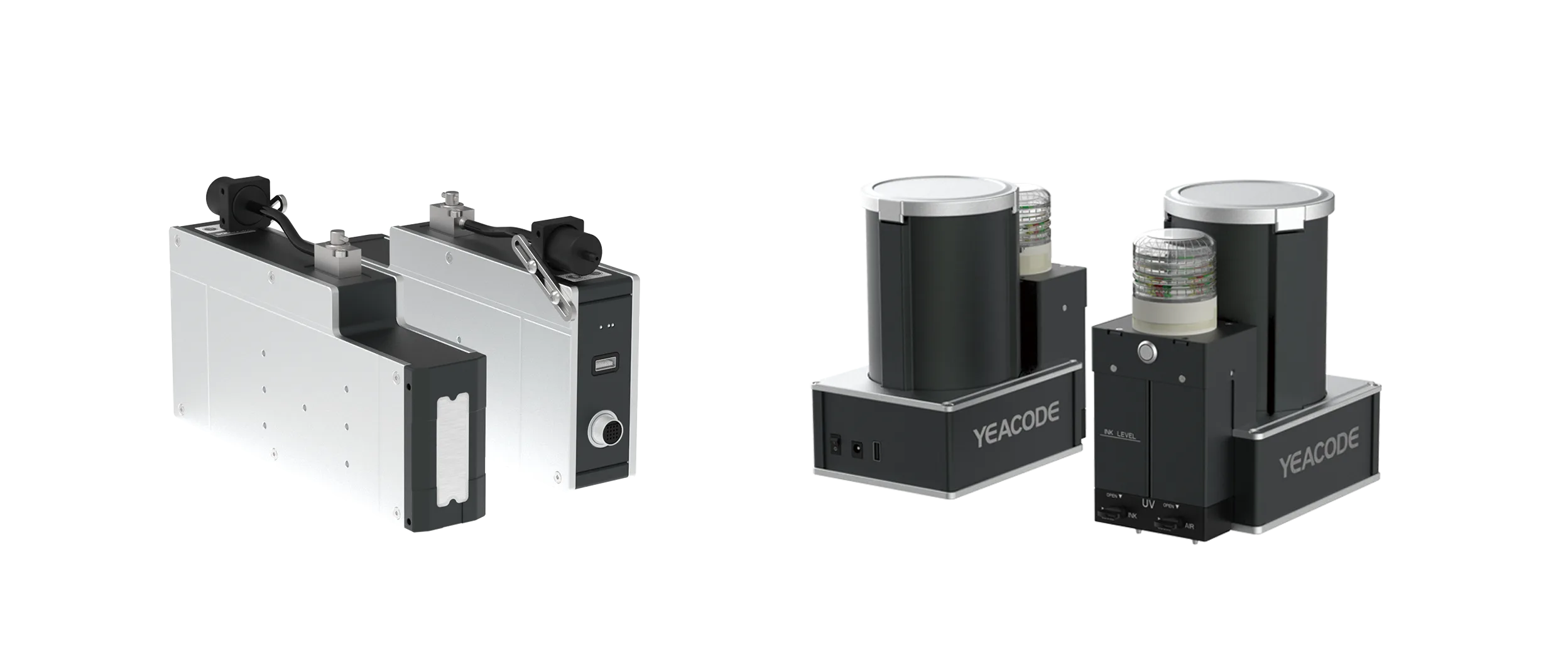

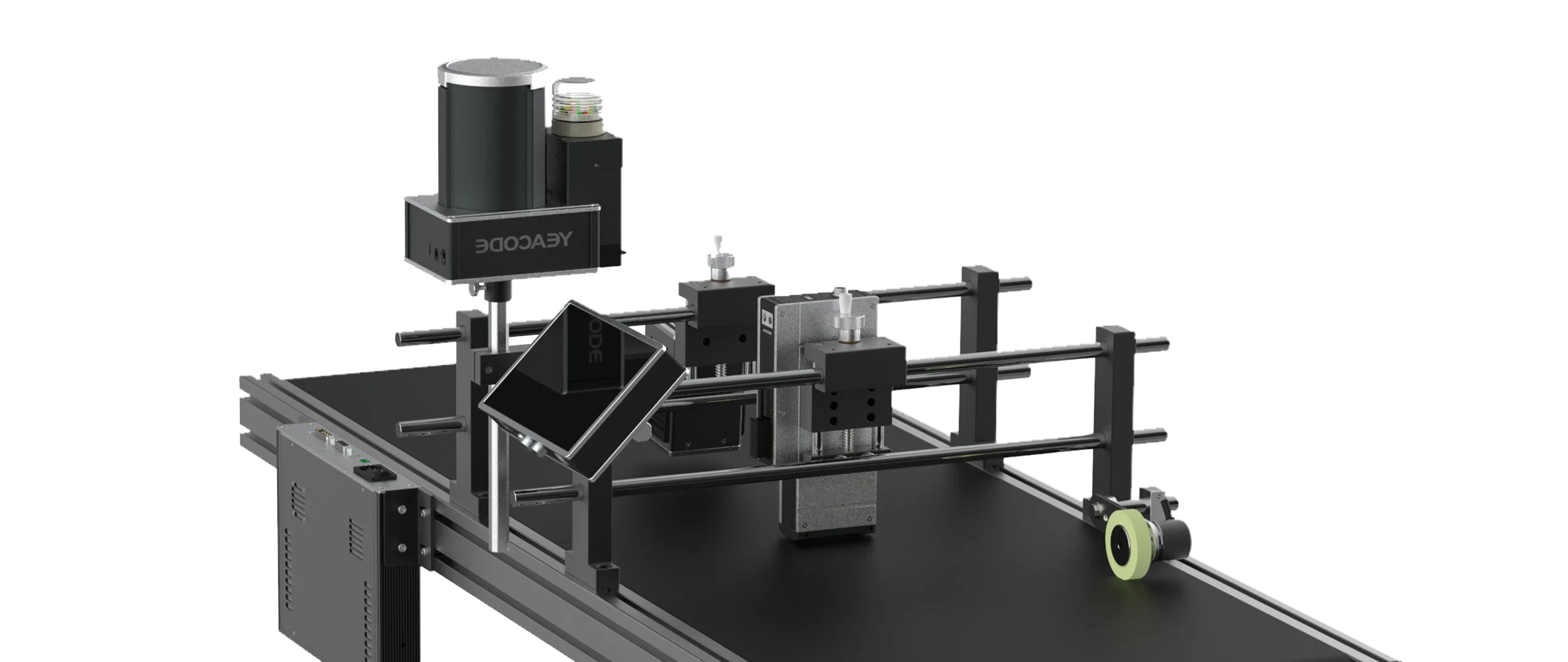

- Đầu in 8F: * Chiều cao in đơn: 32.4 mm
- Hỗ trợ ghép nối đầu in linh hoạt.
- Hướng in: In ngang hoặc in từ trên xuống.
3. ỨNG DỤNG THỰC TẾ TRONG SẢN XUẤT
Nhờ sử dụng công nghệ in piezo độ phân giải cao kết hợp mực UV bám dính siêu bền bỉ, Colamark Series 81/84 là lựa chọn hàng đầu cho các ứng dụng:
- Ngành Dược phẩm: In mã giám sát điện tử của Cục Quản lý Dược (như mã giám sát dược phẩm Trung Quốc), in date, số lô lên vỏ hộp thuốc, vỉ thuốc với độ sắc nét tuyệt đối hỗ trợ camera check lỗi.

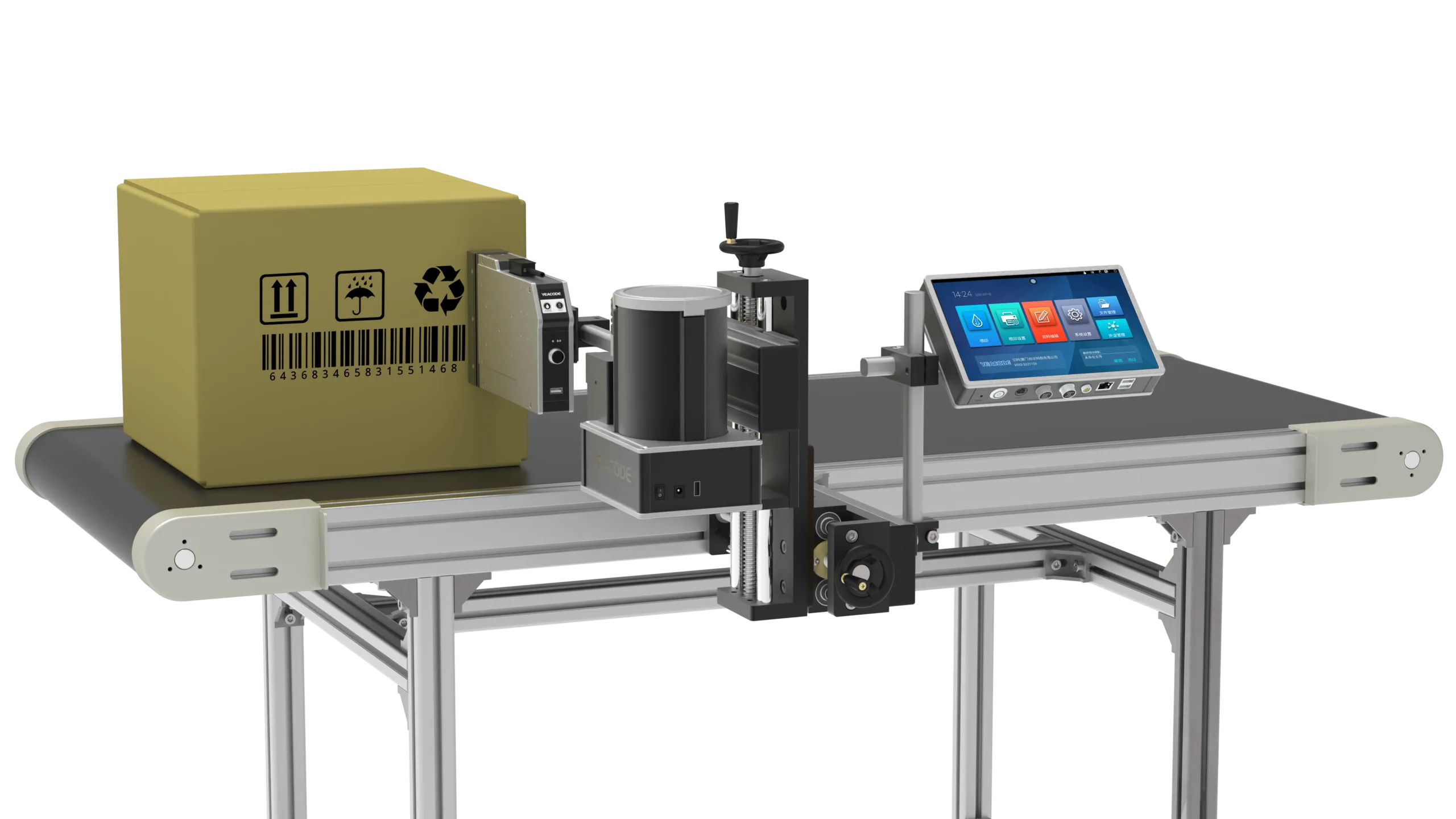

- Ngành Bao bì – Thùng Carton (Case Coding): In trực tiếp thông tin sản phẩm, mã vạch thùng carton lớn thay thế cho việc dán nhãn truyền thống, giúp tiết kiệm chi phí vật tư đáng kể.
- Ngành Nhựa & Vật liệu xây dựng: In logo, thông số kỹ thuật, mã QR lên ống nhựa trắng/đen, ống luồn dây điện, cáp điện.
- Ngành Thực phẩm & Đồ uống: In mã QR truy xuất nguồn gốc lên nắp chai, đáy lon, bao bì màng nhựa dẻo, túi nhôm phức hợp.
- ĐỊA CHỈ PHÂN PHỐI CHÍNH HÃNG COLAMARK TẠI VIỆT NAM
Sản phẩm được nhập khẩu và phân phối chính thức bởi CÔNG TY TNHH KỸ THUẬT TRƯỜNG THỊNH – đơn vị uy tín hàng đầu trong lĩnh vực máy in phun date công nghiệp với cam kết chất lượng dịch vụ kỹ thuật tối ưu sau bán hàng.
- Trụ sở chính (TP. Hồ Chí Minh):
- Địa chỉ: Số 10 Lô E, KDC Bộ Công An, 160 Nguyễn Văn Quỳ, P. Phú Thuận, Quận 7, TP. HCM.
- Hotline hỗ trợ: 0966 727 727 – 0909 227 337
- Văn phòng Bắc Ninh:
- Địa chỉ: Thôn Lạc Nhuế, Xã Thụy Hòa, Huyện Yên Phong, Tỉnh Bắc Ninh.
- Hotline hỗ trợ: 0978 943 945
- Văn phòng Quảng Nam:
- Địa chỉ: 68 Đường Trần Nhân Tông, Khối Phố Bồng Lai, Phường Điện Minh, Thị xã Điện Bàn, Tỉnh Quảng Nam.
- Hotline hỗ trợ: 0909 607 919
- Văn phòng Cambodia:
- Địa chỉ: No.74, 376 Str, Quarter 6, Toul Svay Prey Ti Muoy Ward, Boeng Keng Kang Dist, Phnom Penh, Cambodia.
- Hotline hỗ trợ: +855 979 240 607
Hệ thống Website: truongthinhinkjet.com.vn | mayindatepro.com
BẢNG THÔNG SỐ KỸ THUẬT CHI TIẾT ĐẦU IN
| Thông số kỹ thuật |
Dòng đầu in: 8A & 8B/C |
Dòng đầu in: 8D & 8F |
| Công nghệ in |
Piezo, in đơn sắc (monochrome). Có thể kết nối phần mềm PC qua Ethernet hoặc RS232. |
Piezo, in đơn sắc (monochrome). Có thể kết nối phần mềm PC qua Ethernet hoặc RS232. |
| Loại đầu in tích hợp |
SEIKO 510/1020 hoặc RICOH GH2220 |
RICOH MH2420 hoặc RICOH MH5420 |
| Tốc độ in tối đa |
• 55 mét/phút (Cường độ mực cao)
• 155 mét/phút (Cường độ mực thấp)
• 1 – 28 mét/phút (Cường độ mực cao tùy thiết lập) |
• Tối đa 120 mét/phút (đối với đầu in 8D)
• Tối đa 260 mét/phút (đối với đầu in 8F) |
| Khoảng hở in (Print Gap) |
0 – 5 mm (Khoảng cách tối ưu) |
0 – 5 mm (Khoảng cách tối ưu) |
| Độ phân giải |
• 8A: Dọc: 300 DPI | Ngang: 150 – 1200 DPI
• 8B: Dọc: 180 DPI | Ngang: 180 / 360 DPI
• 8C: Dọc: 180 / 360 DPI | Ngang: 180 / 360 DPI |
• 8D: Dọc: 150/300/600 DPI | Ngang: 150/300/600 DPI
• 8F: Dọc: 150/300 DPI | Ngang: 150/300/600/900 DPI |
| Chiều cao bản in |
• 8A: Đơn 32.4 mm
• 8B/C: Đơn 71.8 mm (Ghép nối tối đa 280 mm) |
• 8F: Đơn 32.4 mm
• 8D: Đơn 54 mm (Ghép nối tối đa 216 mm) |
| Hệ thống cấp mực |
Hệ thống cung cấp mực chế độ kép Siphon & Áp suất âm thông minh |
Hệ thống cung cấp mực chế độ kép Siphon & Áp suất âm thông minh |
| Thiết lập hướng in |
In ngang qua, từ trên xuống; tích hợp mô-đun điều chỉnh hướng và trục linh hoạt |
In ngang qua, từ trên xuống; tích hợp mô-đun điều chỉnh hướng và trục linh hoạt |
| Loại mực tương thích |
Mực sấy UV, Mực đen gốc dầu (Oil-based ink) |
Mực sấy UV, Mực đen gốc dầu (Oil-based ink) |
| Quản lý mực |
Tự động nhận dạng loại mực & thông số; Tự động theo dõi lượng mực tiêu thụ |
Tự động nhận dạng loại mực & thông số; Tự động theo dõi lượng mực tiêu thụ |
| Nhiệt độ hoạt động |
15°C – 40°C (59°F – 104°F) |
15°C – 40°C (59°F – 104°F) |
| Nhiệt độ lưu trữ |
5°C – 45°C (41°F – 113°F) |
5°C – 45°C (41°F – 113°F) |
| Kích thước đầu in |
• 8B: 226.5 * 144 * 43.5 mm
• 8C: 235.5 * 150 * 38 mm
• 8A: 172 * 87 * 38 mm |
• 8D: 158 * 279.7 * 44.5 mm
• 8F: 110 * 241 * 45 mm |
| Chứng nhận tiêu chuẩn |
CE, FCC |
CE, FCC |
- THÔNG SỐ BỘ ĐIỀU KHIỂN (CONTROLLER SERIES 81 & 84)
Sự khác biệt cốt lõi giữa hai dòng máy nằm ở khả năng mở rộng kết nối đầu in của bộ điều khiển:
- Máy in dòng 81 Series: Hỗ trợ kết nối linh hoạt với 1 đầu in đơn (tùy chọn 8A, 8B, 8C, 8D) và làm việc đồng bộ với 1 hệ thống xử lý sấy UV.
- Máy in dòng 84 Series: Hỗ trợ kết nối tối đa lên đến 4 đầu in cùng lúc, cho phép ghép nối đầu in nâng chiều cao bản in cực lớn, tương thích hoàn toàn với hệ thống xử lý sấy UV đa kênh.
Bảng thông số chung của Bộ điều khiển:
| Thuộc tính |
Chi tiết thông số bộ điều khiển |
| Hệ điều hành |
Android (đối với Controller cảm ứng tại máy), Windows (phần mềm điều khiển trên PC) |
| Cổng giao tiếp vật lý |
• 81 Series: 1 cổng kết nối đầu in
• 84 Series: 4 cổng kết nối đầu in
• 2 cổng USB
• Cổng I/O_1: Kết nối đèn tháp 3 màu (Tricolor light), PLC, RS485
• Cổng I/O_2: Kết nối bộ mã hóa vòng quay (Encoder), cảm biến sản phẩm (Photocell), RS232
• Cổng Ethernet kết nối mạng |
| Màn hình hiển thị |
Màn hình cảm ứng công nghiệp 8 inch, độ phân giải sắc nét 1280 * 800 |
| Nguồn điện sử dụng |
Input: 110 – 240V AC | Output: 24V 5A |
| Nhiệt độ làm việc |
Hoạt động: 15°C – 40°C | Lưu trữ: 5°C – 45°C |
| Kích thước thiết bị |
222 * 143 * 38 mm |
| Ngôn ngữ hỗ trợ |
Tiếng Anh (Mặc định), Tiếng Trung và hỗ trợ cài đặt cấu hình ngôn ngữ khác theo yêu cầu |
| Font chữ hệ thống |
DroidSansFallback, Arial, và hỗ trợ nạp thêm font chữ tùy chỉnh định dạng .TTF |
| Đối tượng thiết kế bản in |
Văn bản (Text), Mã vạch (Barcode), Hình ảnh/Logo, Hình dạng hình học, Bảng biểu (Table) |
| Nguồn dữ liệu biến đổi |
Văn bản tĩnh, Ngày giờ tự động, Ca sản xuất, Bộ đếm tăng giảm, Thông tin nhà SX, Văn bản liên kết cơ sở dữ liệu, Văn bản động, Hình ảnh động/liên kết DB, Logo công ty |
| Các loại Barcode hỗ trợ |
Mã vạch một chiều (Linear Barcodes): C25INTER, EAN8, EAN13, GS1 EAN128, CODE39, CODE93, CODE128 (A/B/C), UPCA, UPCE, ITF14, RSS14, RSS14STACK, RSS14STACK_OMNI, RSS_LTD, RSS_EXP, RSS_EXPSTACK…
Mã vạch hai chiều (Matrix/2D Barcodes): QRCODE, GS1 QRCODE, PDF417, DataMatrix, GS1 DataMatrix, Grid Matrix, AZTEC Code |
| Kết nối cơ sở dữ liệu |
Hỗ trợ nhập trực tiếp hoặc truy vấn dữ liệu từ file: Text, Excel, Access, SQL Server |
| Bộ công cụ phát triển SDK |
Cung cấp SDK hoàn chỉnh với đầy đủ tài liệu hướng dẫn, hỗ trợ tích hợp với nhiều hệ thống tự động hóa công nghiệp lớn qua các giao thức và ngôn ngữ lập trình phổ biến: C#, C++, PHP, Python, Java, TCP, HTTP, RS232, RS485… |
THÔNG SỐ HỆ THỐNG ĐÈN SẤY UV (UV CURING SYSTEMS)
Hệ thống sấy UV Colamark được thiết kế đồng bộ hoàn hảo với các đầu in nhằm tối ưu hóa năng lượng chiếu sáng và diện tích sấy khô:
❖ Các bộ nguồn điều khiển UV (UV Controller)
- Bộ xử lý UV 921: Kết nối tối đa 1 đèn, công suất đầu ra 250W.
- Bộ xử lý UV 924: Kết nối tối đa 4 đèn (hỗ trợ xếp tầng), công suất 250W/kênh đơn, tối đa 1000W cho kênh đôi.
- Bộ xử lý UV 951: Kết nối tối đa 1 đèn, công suất đầu ra 500W.
- Bộ xử lý UV 952: Kết nối tối đa 2 đèn (hỗ trợ xếp tầng), công suất 500W/kênh đơn, tối đa 1000W cho kênh đôi. (Tất cả bộ xử lý đều hỗ trợ chế độ điều khiển tập trung trực tiếp từ máy in và có framework mở để tích hợp hệ thống)
❖ Các loại đèn UV (UV Lamps)
- Đèn UV 9LH3474: * Đầu in áp dụng tương thích: 8B, 8C
- Công suất: 500W
- Kích thước vùng chiếu sáng: Chiều dài 34 mm * Chiều cao 74 mm
- Đèn UV 9LH7434: * Đầu in áp dụng tương thích: 8A
- Công suất: 500W
- Kích thước vùng chiếu sáng: Chiều dài 74 mm * Chiều cao 34 mm
- Đèn UV 9LH3734: * Đầu in áp dụng tương thích: 8A
- Công suất: 250W
- Kích thước vùng chiếu sáng: Chiều dài 37 mm * Chiều cao 34 mm
- Đèn UV 9LH5656: * Đầu in áp dụng tương thích: 8D
Kích thước vùng chiếu sáng: Chiều dài 56 mm * Chiều cao 56 mm
